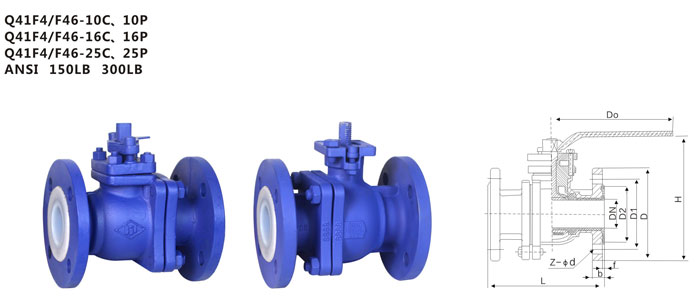

气动衬氟球阀由气动活塞式执行机构和O型衬氟球阀组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。
结构特点：
◆流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
◆开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
◆采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
◆球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
◆型 式： 直通铸造球型阀
◆公称通径： 15～300mm
◆公称压力： PN1.0、1.6Mpa
◆法兰标准： JB/T79.1-94、79.2-94等
◆材 料： ZG230-450衬F46
◆上阀盖： 与阀体一起铸造
◆工作温度： -40～+180℃；
◆压盖型式： 螺栓压紧式
◆填 料： 聚四氟乙烯填料
衬氟球阀内组件：
◆阀芯型式： 球型阀芯
◆阀芯材料： 2Cr13衬F46
◆流量特性： 近似等百分比
◆额定行程： 全开90°
衬氟球阀执行机构：
◆型 式： AT、RT、PT气动执行器
◆供气压力： 0.3～0.8Mpa
◆气源接口： G1/4〞、G1/8〞、G3/8〞、G1/2〞
◆环境温度： -30～+70℃
衬氟球阀主要零部件：
衬氟球阀主要零部件：
| 零件名称 Part name |
精铸球墨铸铁 Casting ductileiron |
碳钢carbon steel | 不锈钢 stainless steel | ||||
| QT | C | P | R | PL | RL | ||
| 阀体、阀盖 Body、Cover |
QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 球体 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 内衬材料阀盖Lining material seat |
FEP(F46)、PTFE(F4)、PFA（可溶性聚四氟乙烯）、po（聚烯烃）PE(超高分子量聚乙烯） | ||||||
| 填料压盖 Packing gland |
WCB | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料Packing | PTFE(F4聚四氟乙烯） | ||||||
| 螺栓 Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 | |
| 螺母 Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | |
| 手柄 Handle | WCB | ||||||
■主要零件材料表 main part and material table
